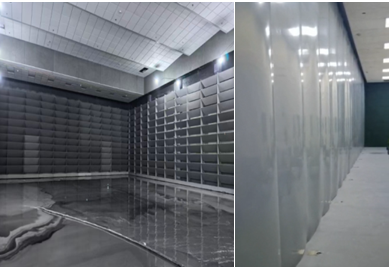

实弹靶场射击区正面收弹墙系统技术规范与设计解析
作为实弹靶场安全防护体系中最核心、最关键的物理屏障，射击区正面收弹墙（亦称“靶挡”或“收弹靶挡”）的设计与建造直接决定了整个靶场的安全性、环保性与使用寿命。其核心使命是：在指定的安全射距内，绝对有效地阻挡、吸收并妥善处理由各类制式枪械射出的弹丸，确保无穿透、无危险跳弹、无有害反弹，并为弹头碎屑（弹渣）及有害粉尘（如铅尘）的集中收集与环保处理创造条件。以下将依据高标准设计规范，对其技术要点进行系统阐述。
一、 防护等级与核心功能定位
北京毕思特联合科技有限公司设计的本收弹墙系统设计以满足高强度、多枪种的常态化训练需求为首要目标。其核心防护标准设定为：能够安全承受并有效停止包括88式狙击步枪、95式自动步枪在内的，各类枪口动能在此威力等级及以下的制式武器，在常规训练距离内进行的持续性定点射击。这一定位确保了绝大多数步兵轻武器训练科目的安全开展。在此前提下，系统需达成三大核心功能：第一，实现弹丸的完全能量耗散与可靠存留；第二，通过科学设计杜绝弹丸撞击后的二次弹跳或碎片飞溅（即“不跳弹、不反弹”）；第三，具备高效的射击残留物（弹渣）收集能力，且后续清理流程安全、便捷。
二、 核心技术原理：复合式“百叶窗”截弹结构
为实现上述目标，系统采用了一种经过工程验证的、多层复合的 “百叶窗”式截弹技术。该技术的核心在于利用不同角度的刚性防弹层，对入射弹丸进行逐级偏转、撕裂与能量耗散。

1. 主体防弹结构层：此层由多层特种8毫米厚装甲防弹钢板构成，是抵御弹丸穿透的终极防线。钢板以特定方式排列：一部分作为垂直的“贴墙安装直钢板”，另一部分则以大约45度角倾斜安装，形成上下交错的“斜钢板”。这种交错布局确保了来自任何常见射击角度的弹丸，都会撞击在斜面或经过多次反射，其动能被钢板自身的高硬度与韧性大幅吸收。为确保无防护死角，上下层斜钢板之间根据标准射距（如5米）和射手观察视角（如1.5米高）进行精密计算，设计有不低于100毫米的重叠量，彻底封堵了子弹可能穿透的缝隙。
2. 前置能量吸收与缓冲层：在主防弹钢板层的前方（通常距离≥100毫米），设置了由柔性材料构成的缓冲吸能层。标准配置包括：两层5毫米厚的特种高密度橡胶阻弹帘，以及一层10毫米厚的聚碳酸酯（PC）板材。橡胶帘通过滑轨方式安装，便于维护更换；其相互接缝处采用特殊的搭接或互锁工艺，形成“防缝隙反弹技术”，避免弹丸或碎片从接缝处逸出。此缓冲层的作用至关重要：它能初步降低弹速，使弹丸发生形变（变扁），从而在撞击后方刚性钢板时更易碎裂，而非整体反弹；同时能有效吸收撞击产生的部分噪音和二次破片。

三、 安全保障与环保设计细节

1. 材料认证与绝对防穿透保证：所有用作终极防护的8毫米装甲防弹钢板，均需提供由国家级权威检测机构出具的《装甲防弹钢板检测报告》。该报告须明确证实，在规定射距内，钢板能够有效抵御88式狙击步枪、95式自动步枪所发射标准弹药的贯穿，为靶场安全提供具有法律效力的材料性能背书。
2. 全覆盖防护与顶部铅尘控制：收弹墙的宽度与高度必须覆盖整个射击扇区，确保从任何射击位上，以任何合理角度射出的子弹都能被其有效拦截。此外，系统顶部需集成专用排风除尘设备。北京毕思特联合科技有限公司研发的该设备在射击区上方形成稳定的向下或向墙内气流，能够有效捕捉并收集弹丸撞击产生的含铅粉尘等有害气溶胶，经过滤净化后排放，切实防止有害物质在靶场内扩散或外溢至外部环境，保障人员职业健康并满足环保要求。

四、 维护便捷的模块化设计理念
优秀的收弹墙设计不仅关注初始性能，更需考虑全生命周期的可维护性。北京毕思特联合科技有限公司研发的本系统采用模块化、单元化的设计理念。缓冲层的橡胶帘和PC板均为标准化尺寸，可独立拆卸更换。主体钢结构及防弹钢板也尽可能采用单元拼装，当局部因长期冲击而需要检修或更换时，无需拆除或破坏整个收弹墙结构，只需对特定受损模块进行操作即可。这种设计极大降低了长期维护的成本与难度，确保了设施能够持续保持最佳防护状态。
一套高标准实弹靶场收弹墙系统，是通过复合式“百叶窗”刚性防弹结构、多层柔性缓冲吸能设计、严格认证的防弹材料、以及集成化的环保与模块化维护方案共同构成的精密安全工程。它代表了现代靶场建设中将绝对安全、人员健康与可持续运行深度融合的核心成果，是任何实弹射击训练设施不可或缺的安全基石。

视频介绍

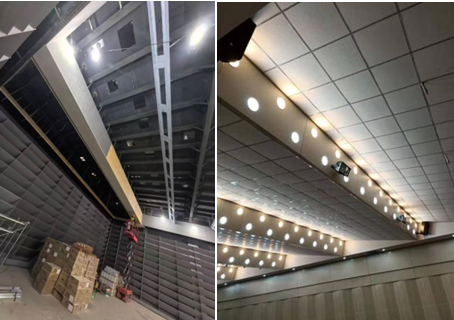

实弹靶场射击区顶部综合工程系统技术解析
实弹靶场射击区顶部的构造设计，是一个集 “绝对安全防护、专业声学处理、科学照明与环境模拟” 于一体的综合性系统工程。它不仅是室内空间的物理上限，更是确保射击训练安全、高效、可控的关键技术层面，直接关系到人员安全、训练质量与长期运营的可靠性。
一、 顶部安全防护：构建防止弹丸意外飞溅的“空中防线”
北京毕思特联合科技有限公司对于射击区顶部的安全防护设计，其首要目标是彻底消除弹丸因撞击或异常角度射击后向上弹跳（飞弹）的风险，构建一个绝对可靠的“空中安全边界”。

1. 核心防护标准与要求：该防护系统的设计基准，需确保能够安全抵御包括95式自动步枪在内的、同等及以下威力制式武器的实弹射击训练。一个关键的验证指标是，即使在极端贴近的3米距离上，使用92式手枪钢芯弹进行射击，防护结构也必须有效阻止弹丸穿透、跳弹或产生危险的反弹碎片，确保所有动能被安全吸收。
2. 复合式防弹与消能结构：为实现这一高标准，通常采用经过验证的 “百叶窗”式复合截弹技术 作为核心方案。该结构通常以6毫米厚的装甲防弹钢板作为基础垂直支撑（直钢板），结合特定角度的倾斜钢板层，形成交错的多层防御面。这种设计能使入射弹丸的能量被逐层偏转、分解并最终耗散。所有防护钢板均需提供权威的防弹等级检测报告，以验证其满足设计要求的防护能力。
3. 管线集成与全面防护：射击区顶部通常集成有消防管道、通风管道、强电与弱电线槽等必要设施。针对这些设施，必须设计专用的防护罩或防护通道。防护方案需充分考虑防弹与防跳弹需求，通常采用与主防护结构相同等级或经计算验证的防弹材料进行包裹或遮蔽，确保流弹或碎片不会损伤管线，同时避免管线本身成为产生跳弹的隐患点，实现顶部区域的全面安全覆盖。

二、 专业声学吊顶：营造专注可控的听觉环境
在保障绝对安全的基础上，顶部设计需高度重视声学处理，以优化训练环境并符合职业健康标准。

1. 高承载吸声结构：吊顶系统采用高强度专用承载龙骨作为骨架，确保其能稳固支撑下方可能安装的防护板、吸音材及设备。吸音层采用高效阻燃吸声板材，通过科学的空腔结构与表面处理，最大化吸收射击产生的脉冲噪声、混响及特定频率的冲击波。
2. 造型、照明与噪音控制一体化：在满足声学与安全功能的前提下，可通过生态木等兼具美观与声学特性的材料，结合隐蔽式LED泛光灯条，进行造型化处理。灯槽采用错层等设计手法，既营造现代专业的视觉环境，又避免产生声学聚焦或不利反射。整个系统的设计目标是，在安装完成后，场地内白天的综合环境噪音值能有效控制在68分贝（dB）以下，大幅降低噪音对射手的干扰和疲劳累积，并满足相关环保与劳动保护规定。

三、 科学照明与环境模拟系统
照明系统是影响射击精度、视觉疲劳和场景模拟真实度的核心因素，其设计必须高度专业化与智能化。

1. 基础与专项照明配置：
• 基础环境照明需满足高均匀度与无眩光的要求。例如，可配置功率不低于60瓦的LED平板灯具，其发光面大、光线柔和，确保整个射击区获得充足的基础亮度。
• 专项照明针对特定需求：靶面增亮模拟设备用于独立提高靶标区域的照度，使其从背景中凸显；射击位防虚光装置（如专用遮光罩、非对称配光灯具）则确保灯光不会在射手瞄准具或眼镜上产生反光或眩光，保证瞄准视野清晰。
2. 量化照度标准与智能控制：
• 场馆照明须遵循明确的量化标准。通常要求，在1.5米高的标准射击工作面上，其平均照度应大于250勒克斯（LUX）；而靶标表面的照度则应高于300勒克斯（LUX），以利于射手清晰辨识目标细节。
• 所有灯光应由中央集成控制设备进行统一程序化管理。灯具可按横向排列分组编入不同回路，实现多种预设场景的一键切换（如“日常训练模式”、“考核模式”、“低照度模拟模式”）。这种智能控制能力为开展多样化、高拟真度的射击训练科目（如昼夜转换、应急照明、特定光影环境射击）提供了强大的技术支撑。

  一个现代化的实弹靶场射击区顶部，是一个深度融合了刚性与柔性防护技术、精密声学工程、智能照明科技的复杂功能体。它通过系统化设计，在有限的空间内同步实现了安全屏障、噪声治理和环境塑造三大核心职能，是构建高标准、高性能现代化靶场不可或缺的关键组成部分。


视频介绍

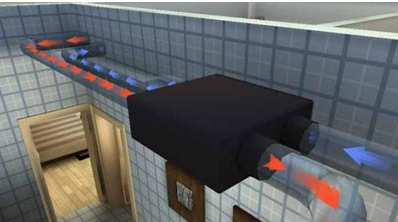

实弹靶场射击区通风与空气处理系统设计方案
一、 项目概述与设计目标
北京毕思特联合科技有限公司设计的本项目为一座建筑面积约2500平方米的现代化室内实弹射击场馆。为应对实弹射击训练所产生的火药烟尘、微量重金属颗粒物及热量，保障场内人员职业健康与长期训练的舒适性，同时严格遵循国家环保与安全规范，特制定本套高效、智能的通风与空气处理系统方案。
北京毕思特联合科技有限公司设计的本方案旨在通过系统化的工程设计，实现三大核心目标：第一，快速清除有害烟尘，确保空气可见度与呼吸安全；第二，实现空气的持续净化与循环，维持室内整体空气质量；第三，精确控制环境温湿度，为各类训练装备及人员提供稳定适宜的环境条件。最终，构建一个安全、健康、节能且运行可靠的室内训练环境。
二、 核心设计理念与系统策略
北京毕思特联合科技有限公司设计的本方案摒弃了传统依赖单一区域大风量稀释的粗放模式，转而采用 “分区管控、源头捕捉、整体调节” 的集成化系统设计理念。其核心在于精确识别污染源头（射击点位），实施针对性快速排除，再辅以背景区域的整体换气与温湿度控制，从而实现能效与效果的最优平衡。设计遵循以下原则：

1. 安全与健康优先：核心任务是快速排除射击产生的火药燃气（硝烟）、悬浮颗粒物及潜在有害气溶胶，将其浓度始终控制在职业健康安全标准之内，同时消除易燃气体聚集的隐患。
2. 高效定向净化：通过合理的风路组织与压力控制，引导并约束污染物的扩散路径，实现从产生点到排放口的“直线、短距、快速”抽排，最大限度减少对训练区其他部位的污染。
3. 环保合规排放：所有排出室外的空气均需经过多级过滤处理，确保排放物浓度符合国家及地方大气污染物排放标准，履行环保责任。
4. 环境舒适与节能：在保障洁净与安全的基础上，系统应能维持室内适宜的温湿度，提供均匀、柔和的气流，提升人员舒适度，并借助智能化控制实现按需运行，降低长期能耗。

三、 核心系统技术方案详解
为实现上述理念，系统主要由以下几个关键部分组成：
1. 靶道区高效源头排烟系统（核心子系统）
这是控制污染最关键的一环。方案为每条靶道或每2-3个相邻射击位设计独立的 “局部正负压通风单元” 。

• 送风部分：在每个射击位后方或侧上方，设置一台低速送风机组。该机组输送经过过滤和温湿度处理的洁净新风，其主要功能是在射手面前形成一道向下或向前吹拂的 “洁净空气幕” 。这道气幕既为射手提供新鲜空气，又起到隔离和引导作用，将射击瞬间产生的硝烟推向预定的排烟方向。
• 排风部分：在靶标正前方及上方，布置1-2台大功率排风机组，以此为核心构建一个局部 “高强度负压区” 。射击产生的烟尘在“空气幕”的引导和自身冲击力作用下，进入该负压区后，被迅速、直接地捕获，通过与之连接的独立金属风管系统瞬间排出，极大减少了烟尘在靶道空间内的扩散与滞留。

2. 训练区整体背景通风与空气净化系统
在解决源头污染后，需对场馆其余空间（如等候区、观摩区、通道）进行整体空气质量控制。

• 系统将设置集中的新风处理机组，持续为场馆补充经过深度过滤、温湿度调节的洁净新风，维持室内微正压，防止外部污染物渗入。
• 同时，在人员主要活动区域设置顶置或侧置的回风/排风口，通过风管连接至空气处理机组，对室内空气进行循环过滤（如采用中效及高效过滤器），去除细微颗粒物，并协同空调系统精准控制整个场馆的温湿度在设定范围内。

3. 智能控制系统与环保终端处理
所有通风、净化及空调设备将接入统一的智能环境管理平台。系统可根据传感器反馈的空气质量（如PM2.5、CO2浓度）、温湿度数据及靶位使用状态，自动调节各区域设备的运行模式与风量，实现从“最大负荷”到“节能待机”的平滑切换。最终，所有收集的污染空气在经屋顶的集中式高效过滤装置处理，确保达标后，方可通过排气筒进行高空排放。


视频介绍

实弹靶场射击区地面系统技术规范与施工方案
实弹靶场射击区的地面处理是一项至关重要的专项工程，其设计需同时兼顾绝对安全、功能清晰、耐用环保与专业美观等多重目标。一个合格的地面系统不仅是建筑基础的一部分，更是保障训练安全、规范训练流程、提升场地专业度的关键基础设施。北京毕思特联合科技有限公司设计的本方案旨在详细阐述从基础处理到最终成面的全流程技术标准。
一、 地面基础与防护核心：构建安全稳定的物理基底
地面系统的首要任务是消除安全隐患，其安全性能主要通过坚固的基础与专业的防护层来实现。

1. 地基基础处理：施工始于对建筑原基层的处理。地面基础必须是坚固、干净且整体平整的混凝土硬化地面。为确保后续面层铺设的精确度与平整度，需对基层进行全面的水泥砂浆找平，随后在此基础上施作环氧地坪或高强度水泥自流平。这一步骤旨在消除任何细微的凹凸、裂缝或坡度，为铺设高标准防护材料提供如同镜面般平整、坚实的基底。
2. 核心防跳弹层施工：在完成处理的地基之上，铺设核心的安全防护层。北京毕思特联合科技有限公司设计的本方案采用厚度不低于25毫米的专用防跳弹橡胶砖。橡胶砖材质需为环保无异味配方，具备高密度、高弹性及优异的抗冲击与阻燃特性。铺设工艺采用稳定的工字型（或类似稳定结构）错缝拼接，标准规格建议为500x500毫米，确保接缝严密，整体性佳。此厚度的橡胶层能有效吸收失准弹丸的撞击能量，使其变形并嵌入材料中，从根本上杜绝危险跳弹或碎片反弹的发生，是保障射手及场地侧方安全的核心物理屏障。

二、 功能性标识系统：实现精确化与可视化管理
在确保安全的基础上，地面需集成一套高度清晰、符合规范的视觉标识系统，以指导训练并确保秩序。

1. 射击位置与靶道划分：整个射击区地面主色调建议采用中性的深灰色或军绿色，以减少视觉疲劳与光反射。在此基础上，使用耐磨、高反差的专用道路划线漆，对所有功能线进行醒目标识。这包括：每一射击位的射击地线（通常为宽约50-100毫米的实线）、射击站位框，以及从射击地线延伸至靶位的各条独立靶道中心线。不同功能的线条可采用黄、白、红等不同颜色加以区分。
2. 距离标识体系：为便于快速进行不同科目的训练与考核，需在地面建立精确的距离参考。具体方法为：沿最远射击位对应的靶道中心线向收弹墙方向延伸，在7米、10米、15米、25米等标准（或客户指定）训练距离点上，于中心线左右两侧对称地粉刷横向短线作为距离标记。同时，在射击区两侧的墙根与地面交界处，对应上述位置，粉刷醒目的距离数字标识（如“7m”、“15m”），确保从任何角度都能清晰辨识。

三、 面层处理与辅助特性
为提升地面的综合性能与使用寿命，在完成主体铺设与标识后，可进行最终的面层处理。

• 表面强化与清洁层：在铺设完成的专用橡胶砖之上，可整体涂覆一层约3毫米厚的聚氨酯（PU）弹性涂层。该涂层能有效密封橡胶砖之间的微小接缝，形成连续无缝的表面，不仅进一步增强地面的整体性、耐磨性与抗化学腐蚀能力，更能极大方便日常的清洁与维护，灰尘与残渣不易藏匿，只需清扫或拖洗即可保持洁净。

  一套高标准实弹靶场射击区地面系统，是通过精密的基础找平、专业的防弹材料应用、科学的功能标识设计以及耐用的表面处理技术共同构建的成果。它从物理层面将安全规范固化为可见可循的场地语言，是支撑现代化、规范化实弹射击训练高效、安全开展的坚实基础。


视频介绍

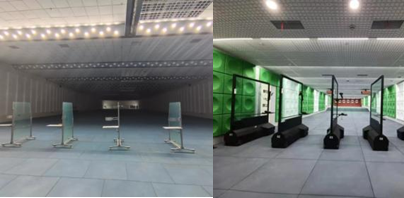

实弹靶场移动射击防护隔断系统：灵活与智能集成的安全训练平台
在现代化实弹靶场中，尤其在进行多科目转换、高级战术训练或需要灵活调整场地布局时，固定式射击位的局限性日益凸显。移动射击防护隔断系统正是为应对这一需求而设计的模块化、智能化安全设备。它将硬质物理防护、便捷的人机工程学设计以及实时交互控制功能集成于一体，为射手提供了一个可随时部署、独立且功能完备的微型安全工作站，极大地提升了靶场训练的灵活性、安全性与科技含量。
一、 核心物理结构：坚固防护与灵活部署的基石
北京毕思特联合科技有限公司研发的该设备的物理设计首要确保绝对的安全性与操作的便利性。

1. 主体防护结构：隔断主体框架采用高强度的不锈钢型材焊接而成，标准尺寸为宽1.2米、高2.0米，为射手提供了充足的站立与操作空间。防护核心是一面面积可观的16毫米厚防弹玻璃，其防护等级需经过专业认证，能够有效抵御训练中使用枪械可能产生的跳弹或碎片冲击。玻璃四周由不锈钢框架进行包边加固，既美观又提升了整体结构的刚性。外边框上集成了专用的射手位操作系统支架，用于固定智能控制终端。
2. 灵活移动与便捷收纳设计：为实现快速部署与位置调整，隔断底部四角安装有带刹车功能的万向滑轮。这使得单个或成组的隔断可以被轻松地推行至靶场内的任意指定位置，并牢固锁定，瞬间构成新的射击阵位。在隔断侧面，设计有可折叠的金属枪械托板。托板展开后可稳固放置枪支、备用弹匣、降噪耳罩、护目镜等个人装备，使射手在安全屏障后也能井然有序地存取物品；折叠后则紧贴隔断侧面，保证设备整体紧凑，便于移动与存放。

二、 智能化交互终端：集控制、显示与反馈于一体的“战术中控”
北京毕思特联合科技有限公司研发的本系统最具前瞻性的部分，是其集成的智能化射手交互终端，它将传统的射击位转变为数据化的训练节点。

1. 硬件规格与可靠性：终端设备尺寸紧凑（约260mm x 200mm x 75mm），重量适中（约1.5千克），便于在支架上安装与调整视角。其设计遵循严苛的工业标准，具备防水与防摔特性，能够适应靶场可能存在的振动、尘埃环境，确保在严苛条件下稳定运行。
2. 核心控制与信息显示功能：终端布置于射手触手可及的侧方，其屏幕作为信息交互的核心窗口，主要实现以下功能：
• 实时成绩反馈与靶标控制：屏幕可实时显示每一次射击的弹着点、环数、弹序，并生成弹群散布图。射手或教练无需离开位置，即可通过终端界面直接控制前方靶机的起倒、隐显及模式切换，实现训练流程的无缝衔接。
• 环境参数集成与设备管理：终端可接入靶场环境传感器网络，实时显示当前射击位的温度、湿度、光照度乃至风速（若具备）等参数，为高精度射击提供数据参考。同时，支持灵活绑定与配置靶机，射手或管理员可现场修改该隔断所控制的靶机编号、输入单位及人员信息，实现设备的即插即用与快速任务切换。
• 成绩输出与记录：终端内置微型热敏打印机，可在每轮射击结束后立即打印出包含弹着点分布图、环值统计、时间戳等信息的成绩单，便于射手即时分析、记录留存或作为考核凭证。

三、 系统应用价值与综合效益
移动射击防护隔断系统的引入，为靶场训练带来了多维度的提升。

• 最大化空间与训练模式灵活性：它打破了固定靶位的限制，使场地能够根据基础射击、多角度战术演练、异形靶标布置等不同科目的需求，在短时间内完成重新规划与配置，极大地提高了场地利用率与组训的灵活性。
• 强化个体安全与专注度：坚固的防弹玻璃为射手提供了可靠的正面与侧方防护，有效降低了因邻近射手操作失误或异常跳弹带来的风险，使射手能更专注于自身技术动作。集成化的装备托板也减少了地面杂乱，提升了安全性。
• 推动训练过程的数据化与自主化：智能终端将控制权与信息反馈直接延伸至射手端，减少了对外部指挥台的依赖，支持更多自主训练与即时复盘。所有训练数据得以电子化记录，为构建个人训练档案、进行纵向技术分析提供了便利。

  移动射击防护隔断系统通过将模块化防护体、人性化功能组件与智能化交互终端深度融合，定义了一种新型的、高度自主化的射击训练工位。它不仅是保障安全的物理屏障，更是提升训练效率、促进训练模式创新的关键装备，代表了实弹靶场向灵活化、智能化方向发展的重要趋势。
